Cómo saber qué toma de fuerza lleva tu camión: los datos que necesitas

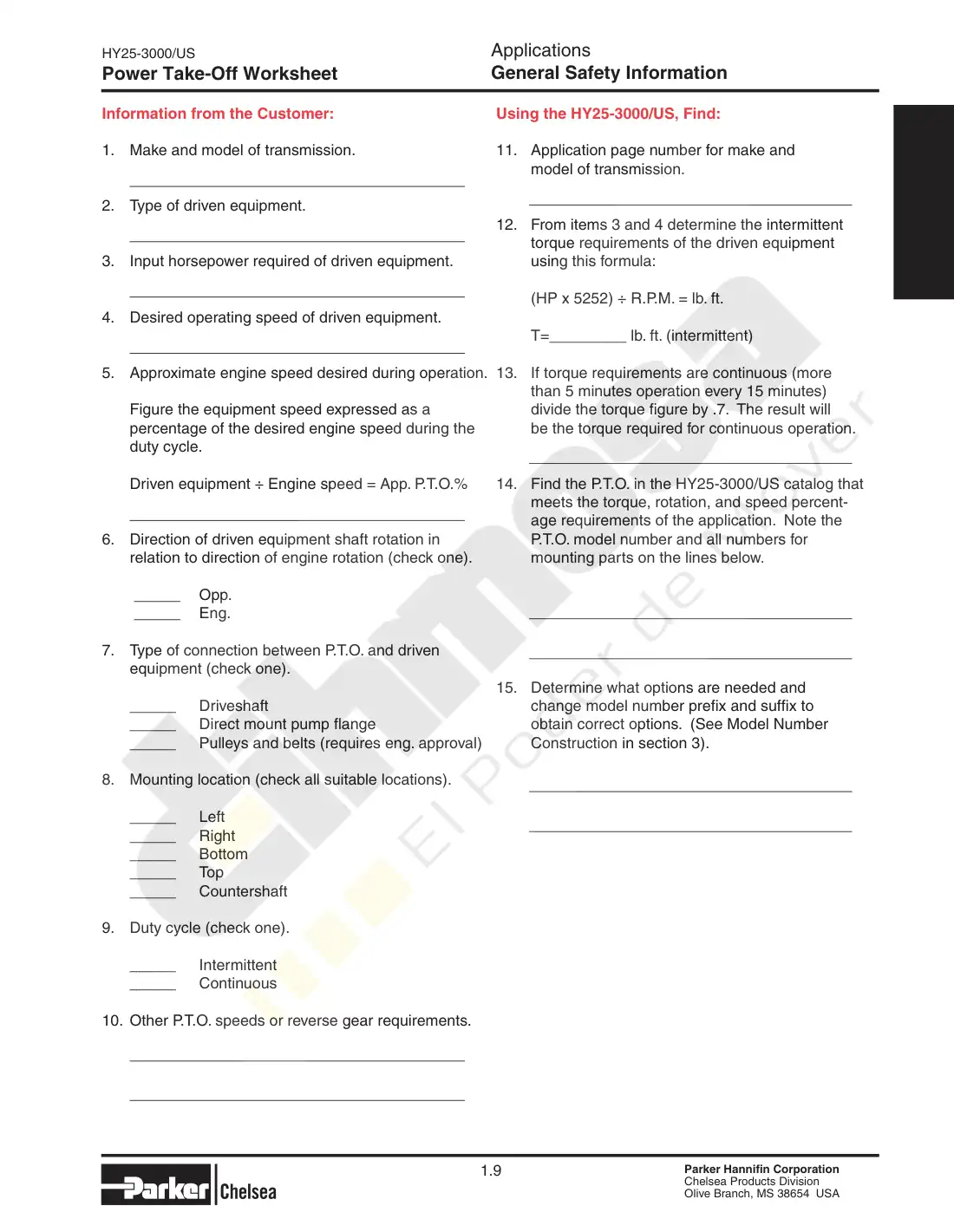

Para elegir una toma de fuerza el fabricante pide siete datos: marca y modelo de la transmisión, qué equipo vas a mover, cuántos caballos pide, a qué velocidad, en qué sentido gira, cómo se conecta (cardán o bomba directa) y si trabaja intermitente o continuo.1
Blog técnicoEn este artículo
Los datos que pide el fabricante
La hoja de selección de Chelsea es la misma que usamos con nuestros clientes. Si la llenas antes de llamar, tu asesor te da el número de parte en una sola llamada:1
Marca y modelo de la transmisión
Viene en la placa de la caja. De ahí sale la ventana (6, 8 o 10 birlos, lado izquierdo, derecho o inferior) y el engrane impulsor que tiene la transmisión.2
Qué equipo vas a mover
Bomba de volteo, de pipa, de grúa, compactador… Define la velocidad y el par.
Caballos y velocidad del equipo
El par se calcula así: caballos × 5252 ÷ rpm = libras-pie.1
Sentido de giro
Se mira desde atrás del camión: «OPP» (opuesto al motor) o «ENG» (igual al motor). La bomba tiene que girar al mismo lado que la toma.3
Cómo se conecta
Cardán, bomba de montaje directo o poleas (estas necesitan aprobación de ingeniería).1
Ciclo de trabajo
Intermitente es 5 de cada 15 minutos; si trabaja más seguido, el par de la toma baja 30 %.4
Si necesitas reversa
Para malacates hay tomas reversibles.
La velocidad que pide cada aplicación
La velocidad de la toma se da en porcentaje de las rpm del motor: con el motor a 1000 rpm, una toma de 127 % gira su flecha a 1270 rpm. Sin aprobación del fabricante, la flecha no debe pasar de 2500 rpm.5 Estos son los porcentajes que maneja nuestra capacitación técnica por aplicación:
| Aplicación | Velocidad de la toma |
|---|---|
| Volteo chico (hasta 7 m³) | 50–80 %6 |
| Volteo mediano (hasta 14 m³) y grande (hasta 30 m³) | 90–120 %6 |
| Pipa gasera | Camioneta 100 %, camión 120–150 %7 |
| Pipas de descarga de agua o diésel | 150–180 %8 |
| Grúas, roll-off, low boy, tolvas | 100 %9 |

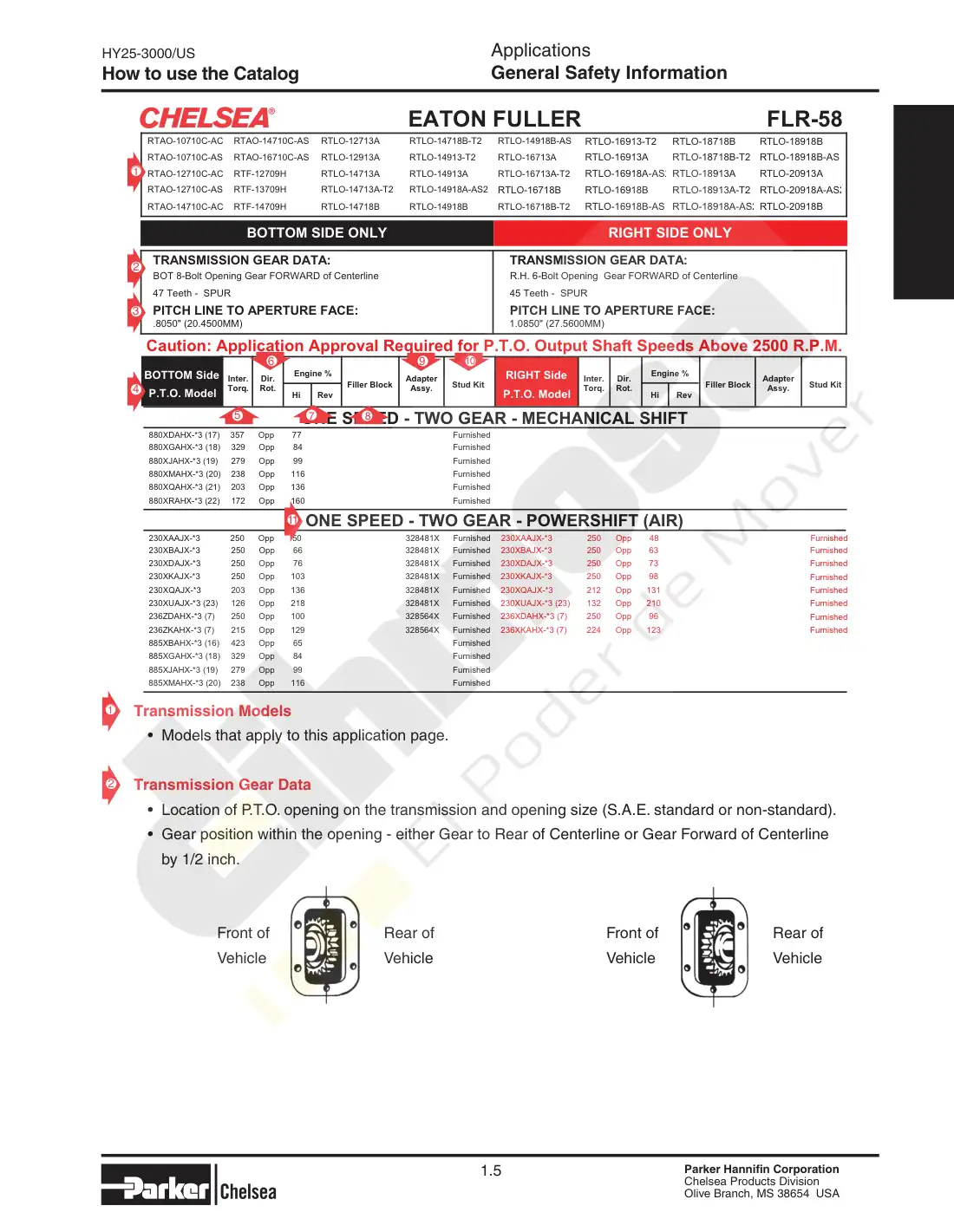

El porcentaje real también depende de la transmisión y de la ventana: el mismo modelo de toma puede dar 50 % en una abertura y 48 % en otra de la misma caja.10 Por eso se confirma con el catálogo de aplicaciones.
Cómo leer el número de modelo

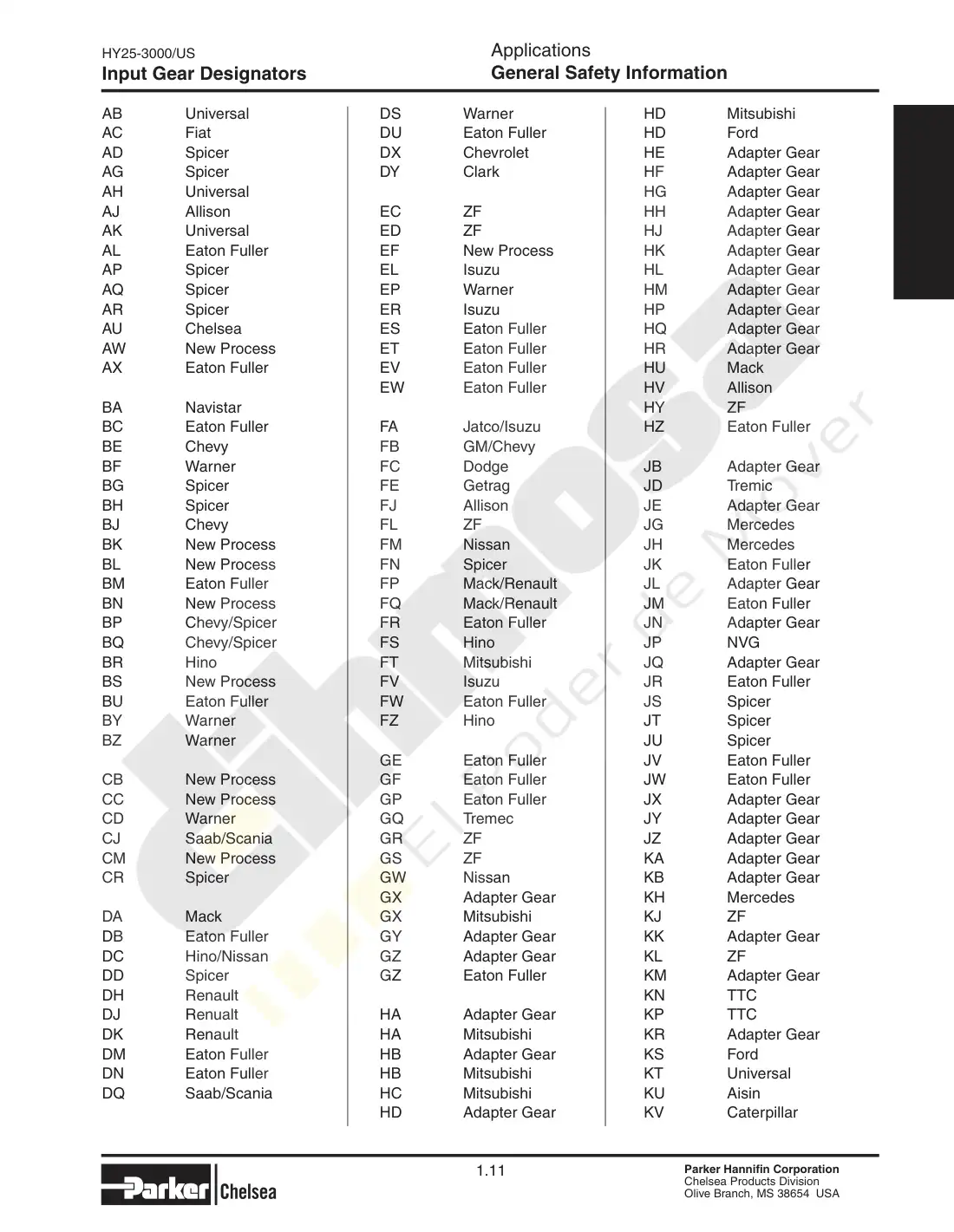

En las series 442 y 489, el modelo dice casi todo. Por ejemplo, en «442XUKNX-W3XD»: 442 es la serie; X, el montaje estándar; U, la relación de engranes (1.410:1); W, cambio por cable; 3, el arreglo; y XD, la flecha redonda de 1-1/4".11 Las dos letras del engrane de entrada indican para qué transmisión es: AJ, FJ y HV son de Allison; AL, AX y DM, entre otras, de Eaton Fuller.12
No te olvides de la bomba y su soporte
La salida de la toma tiene que coincidir con la bomba. Y si la bomba pesa 18 kg (40 lb) o más, o la toma y la bomba juntas miden 46 cm (18") o más desde la línea media de la toma, lleva una abrazadera de soporte a la transmisión.13
Si la toma no coincide con la ventana, a veces se resuelve con una placa adaptadora o un adaptador con engranes, pero estos no se usan en automáticas.14
Preguntas frecuentes
No sé el modelo de mi transmisión, ¿qué hago?
Mándanos foto de la placa de la transmisión y, si la tienes, de la placa de la toma vieja. Con eso tu asesor ubica la ventana y el engrane.2
¿Puedo usar la misma toma de otro camión?
Sólo si es la misma transmisión y el mismo equipo. La toma tiene que coincidir con los dos.13
¿Qué pasa si elijo una toma más rápida?
La bomba da más galones, pero puedes pasar la velocidad máxima de la bomba o del equipo. La flecha de la toma no debe pasar de 2500 rpm sin aprobación.5
Dónde seguir
