Cuántos galones da una bomba hidráulica: cómo calcular el caudal y la potencia
Los galones por minuto de una bomba se sacan con una cuenta: pulgadas cúbicas por vuelta × rpm ÷ 231.1,2 Y la potencia que pide, con otra: galones por minuto × psi ÷ 1,714.3
Blog técnicoEn este artículo
La cuenta del caudal
Nuestra capacitación lo resume así para pedir una bomba: desplazamiento en pulgadas cúbicas por las revoluciones de la toma de fuerza, entre 231, da los galones por minuto.1 La hoja de fórmulas de Parker dice lo mismo: rpm × desplazamiento de la bomba entre 231.2
El desplazamiento depende del engrane. El curso de roll-off pone de ejemplo un engrane de 2½" con desplazamiento de 6.38;4 a 1,000 rpm de la toma, eso da 6.38 × 1,000 ÷ 231 ≈ 27.6 galones por minuto, la famosa bomba «de 27 galones».
| Bomba | Desplazamiento por vuelta | A 1,000 rpm | A 1,800 rpm |
|---|---|---|---|
| C101/C102 (volteo) | 6.375 pulg³5 | ≈ 27.6 gpm | ≈ 49.7 gpm |
| G101/G102 (volteo) | 3.94 pulg³5 | ≈ 17.1 gpm | ≈ 30.7 gpm |
| P50, engrane de 2½" | 6.38 pulg³6 | ≈ 27.6 gpm | ≈ 49.7 gpm |
Las columnas de 1,000 y 1,800 rpm son la cuenta de arriba; el caudal real es un poco menor por la eficiencia (ver abajo).
Por qué el caudal real es menor
Toda bomba tiene una pequeña fuga interna. La eficiencia volumétrica es el caudal real que sale entre el teórico, por 100;7 y la eficiencia total es la volumétrica por la mecánica.8

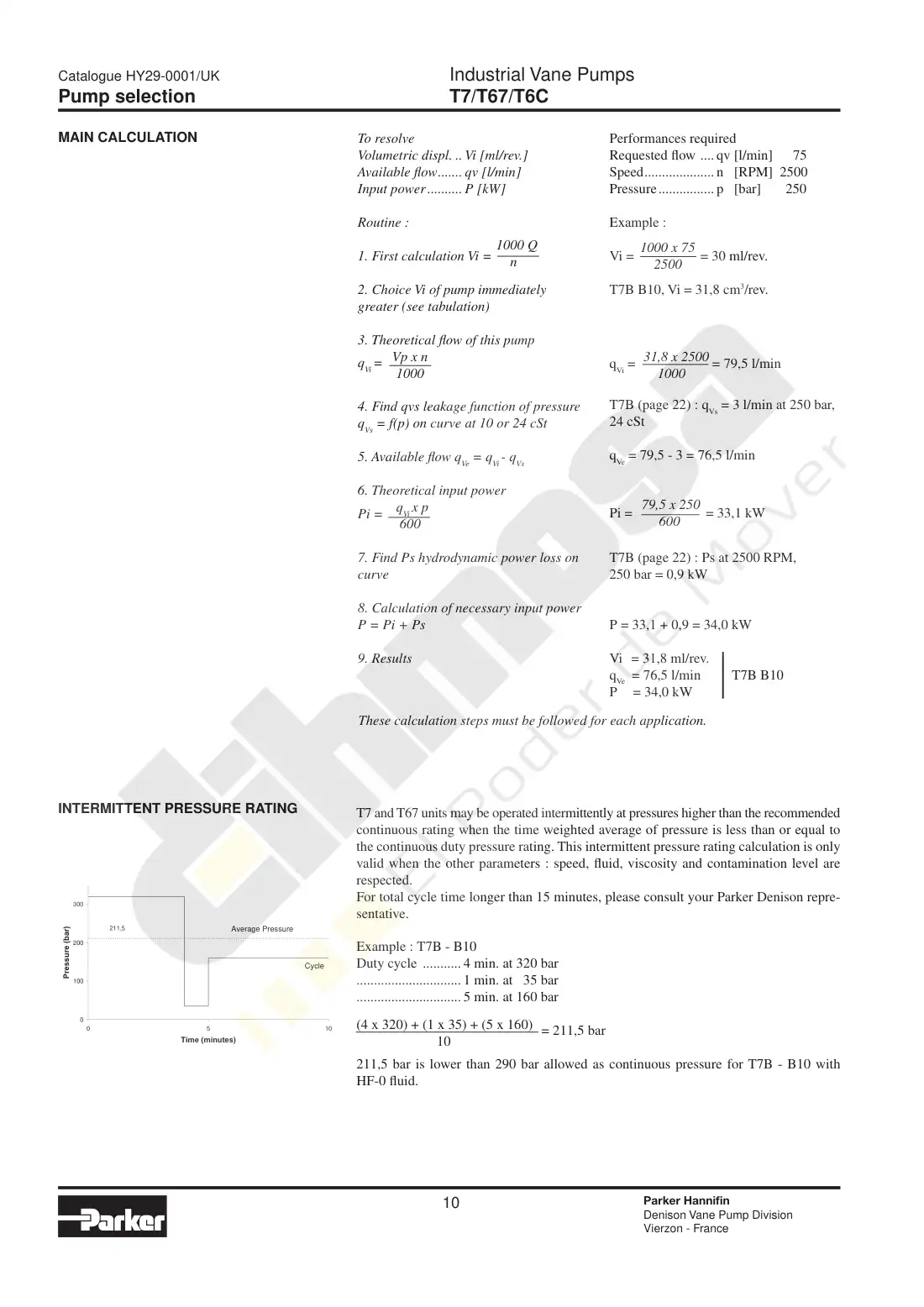

Un ejemplo del catálogo de Parker, en litros: una bomba de paletas de 31.8 cm³ por vuelta a 2,500 rpm da 79.5 litros por minuto teóricos; a 250 bar pierde 3 por fuga interna y quedan 76.5 disponibles.9

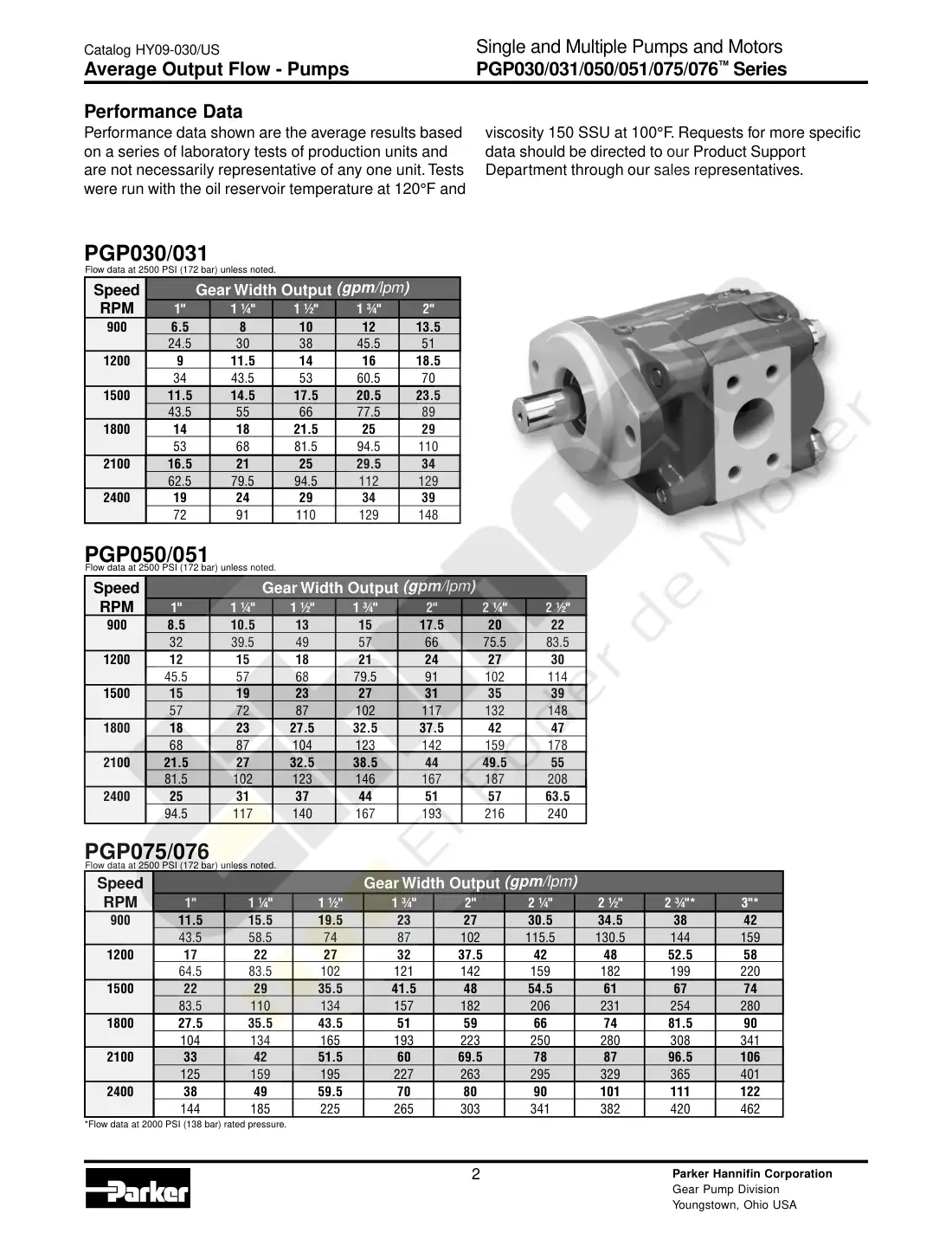

Por eso los catálogos de Parker a 1,800 rpm le dan a la C101/C102 hasta 48 galones por minuto y a la G101/G102 hasta 29,10 un poco menos que la cuenta teórica. Y las tablas de las PGP030/050/075 son promedios de laboratorio a 2,500 psi con aceite a 120 °F, no los de una bomba en particular: la PGP030 a 1,800 rpm da 14 galones con engrane de 1" y 29 con el de 2".11
Cuántos HP pide la bomba
La potencia hidráulica es galones por minuto × presión en psi ÷ 1,714, y la que pide la flecha es esa misma entre la eficiencia.3 En métrico, el catálogo de la T7 hace el mismo ejercicio: 79.5 litros por minuto a 250 bar son 33.1 kW teóricos, más 0.9 kW de pérdidas, 34.0 kW en la flecha.12
Para la toma de fuerza importa el par además de la potencia: qué toma de fuerza lleva tu camión.
Si el catálogo viene en litros y cm³
La toma de fuerza manda

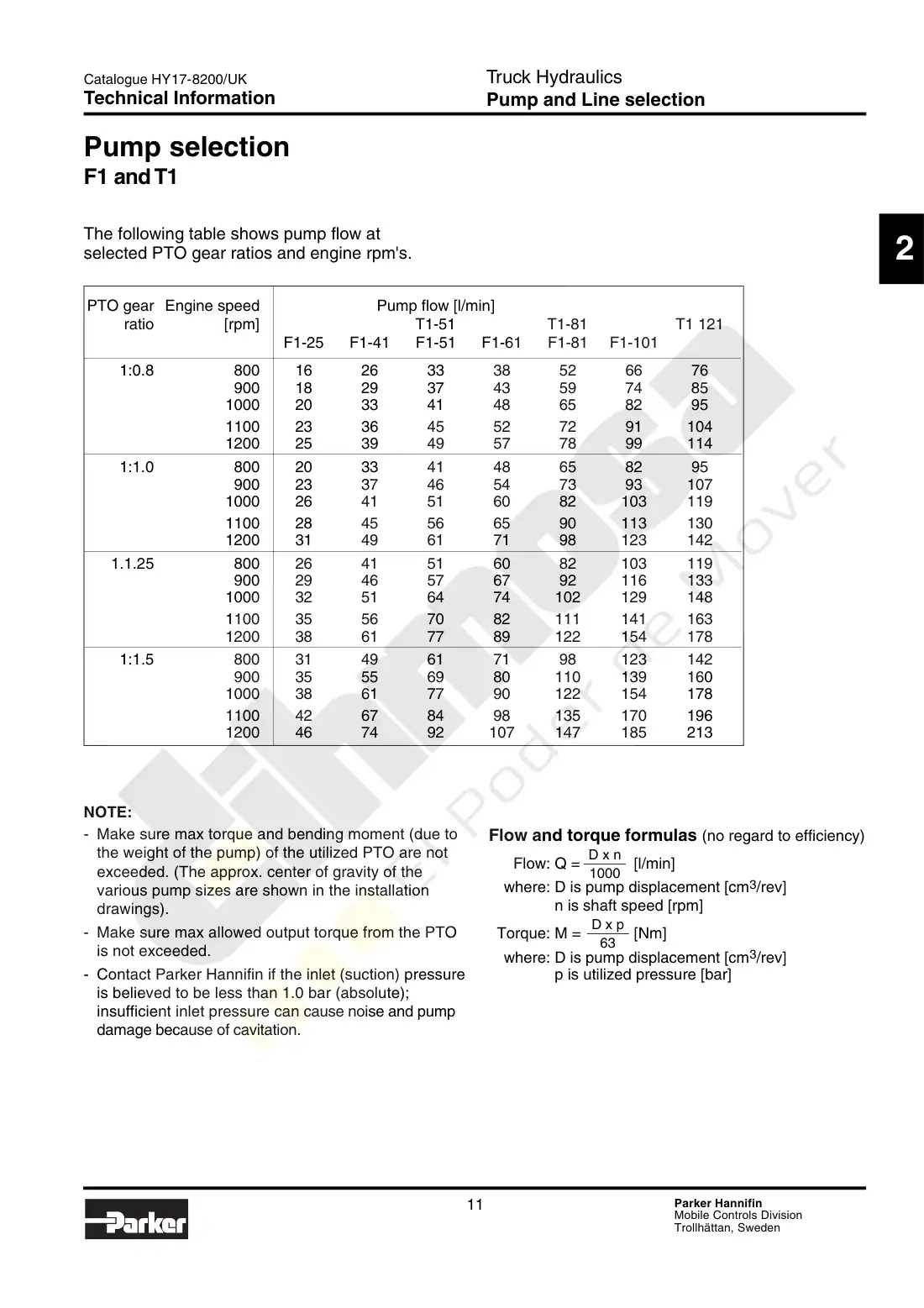

Como el caudal sale de las rpm, la misma bomba entrega más o menos aceite según la relación de la toma de fuerza y las rpm del motor; los catálogos de bombas para camión de Parker lo presentan en tablas por relación de la toma (1:0.8, 1:1.0, 1:1.25 y 1:1.5) y rpm del motor.15
Por eso acelerar no sube la caja más rápido: la toma ya está configurada para operar y el exceso sólo desgasta la bomba.16 Si el caudal no te alcanza, la solución es otra relación de toma o otro engrane, no el acelerador.
Preguntas frecuentes
¿Cómo sé cuántos galones tiene mi bomba hidráulica?
Con el desplazamiento por vuelta y las rpm: pulgadas cúbicas × rpm ÷ 231 = galones por minuto.1,2
¿Una bomba «de 27 galones» siempre da 27 galones?
No: da unos 27.6 a 1,000 rpm y hasta 48 a 1,800 según Parker; depende de las rpm de la toma.5,10
¿Cuántos HP necesita una bomba hidráulica?
Galones por minuto × psi ÷ 1,714, entre la eficiencia.3
¿Por qué la bomba da menos de lo calculado?
Por la fuga interna: la eficiencia volumétrica es real entre teórico.7
Dónde seguir
Las piezas y páginas de DIHMOSA que tienen que ver con este tema. Si ya tienes el número de parte o una foto de la placa, el camino más corto es mandarlo por WhatsApp.
Sigue leyendo
Bomba hidráulica para volteo: de 15 o de 27 galones, directa o remota
Un volteo chico, de 7 m³, lleva una bomba de «15 galones», la G102 directa o la G101 remota; uno mediano o grande, de 14 a 30 m³, lleva una de 27 galo…
Leer ›Bombas: lo básicoQué es una bomba hidráulica y qué tipos hay: de engranes, de paletas y de pistones
Una bomba hidráulica convierte el giro de la toma de fuerza o del motor en flujo de aceite; la bomba genera flujo, no presión: la presión la pone la c…
Leer ›Bombas: cómo elegirBombas Parker P20, P30, P50, P75 y serie 300: diferencias y para qué se usa cada una
Las P20, P30/31, P50/51 y P75/76 son bombas de engranes de baleros; las series 300, 500, 600 y P16 son de bujes. Entre las de baleros, la P30/31 llega…
Leer ›Fuentes
Cada dato técnico de este artículo sale de un catálogo o manual que DIHMOSA tiene publicado en Catálogos técnicos, o de su capacitación técnica interna. Toca «Ver la página» para revisar el original.
- Capacitación técnica de DIHMOSA: identificación de bombas — Galones por minuto = desplazamiento (pulg³) × rpm de la toma ÷ 231.
- Catálogo Parker de bombas de pistones y unidades hidráulicas, pág. 156 (pág. 159 del PDF) — Hoja de fórmulas Parker: gpm = rpm × desplazamiento ÷ 231. · Abrir el PDF (14.3 MB)
- Catálogo Parker de bombas de pistones y unidades hidráulicas, pág. 156 (pág. 159 del PDF) — Potencia: gpm × psi ÷ 1,714; de entrada, entre la eficiencia. · Abrir el PDF (14.3 MB)
- Capacitación técnica de DIHMOSA: curso de roll-off — Ejemplo: engrane de 2½" con desplazamiento de 6.38.
- Capacitación técnica de DIHMOSA: bombas de volteo de 2 y 3 líneas — C 6.375 pulg³; G 3.94 pulg³.

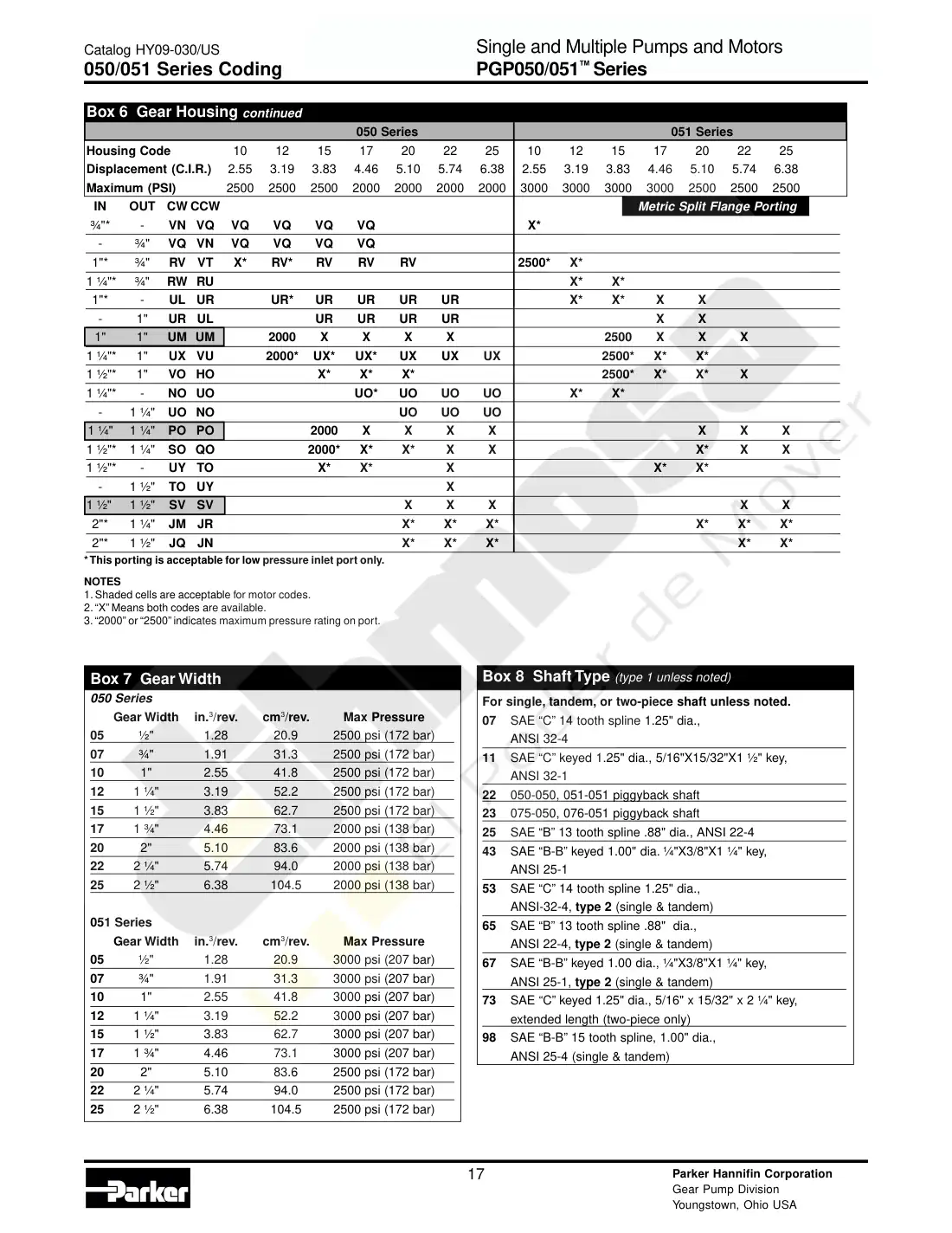

- Catálogo de bombas y motores Parker PGP030/050/075, HY09-030/US, pág. 17 (pág. 19 del PDF) — P50, engrane de 2½": 6.38 pulg³/rev. · Ver la página
- Catálogo Parker de bombas de pistones y unidades hidráulicas, pág. 156 (pág. 159 del PDF) — Eficiencia volumétrica = real ÷ teórico × 100. · Abrir el PDF (14.3 MB)
- Catálogo Parker de bombas de pistones y unidades hidráulicas, pág. 156 (pág. 159 del PDF) — Eficiencia total = volumétrica × mecánica. · Abrir el PDF (14.3 MB)
- Catálogo Parker de bombas de paletas T7/T67/T6C, pág. 10 — Ejemplo T7: 79.5 L/min teóricos, 3 de fuga, 76.5 disponibles. · Ver la página
- Catálogo de bombas de volteo Parker C101/C102 y G101/G102, pág. 3 — A 1,800 rpm: C hasta 48 gpm, G hasta 29. · Ver la página
- Catálogo de bombas y motores Parker PGP030/050/075, HY09-030/US, pág. 2 (pág. 4 del PDF) — Tablas promedio a 2,500 psi y 120 °F; PGP030 a 1,800 rpm. · Ver la página
- Catálogo Parker de bombas de paletas T7/T67/T6C, pág. 10 — Potencia del ejemplo T7: 34.0 kW en la flecha. · Ver la página
- Catálogo Parker de hidráulica para camión, HY17-8200/UK, pág. 11 — Caudal y par en métrico, sin eficiencia. · Ver la página
- Catálogo Parker de bombas de pistones y unidades hidráulicas, pág. 156 (pág. 159 del PDF) — Conversiones de unidades. · Abrir el PDF (14.3 MB)
- Catálogo Parker de hidráulica para camión, HY17-8200/UK, pág. 11 — Caudal según relación de la toma y rpm del motor. · Ver la página
- Capacitación técnica de DIHMOSA: bombas de volteo de 2 y 3 líneas — Acelerar no sube más rápido la caja; desgasta la bomba.
Esta guía es orientativa. Antes de instalar o cambiar una pieza, confirma el número de parte con tu asesor y sigue el manual del fabricante.
