Qué es una bomba hidráulica y qué tipos hay: de engranes, de paletas y de pistones
Una bomba hidráulica convierte el giro de la toma de fuerza o del motor en flujo de aceite; la bomba genera flujo, no presión: la presión la pone la carga y la limita la válvula de alivio.1 En camión dominan las de engranes;2 las de pistones, como la F1, trabajan en grúas, hook loaders y revolvedoras,12 y las de paletas T7 son de uso industrial.9
Blog técnicoEn este artículo
Qué hace una bomba hidráulica
La bomba toma aceite del tanque y lo empuja hacia la válvula y los cilindros o motores. Lo que entrega es caudal; la presión aparece cuando ese aceite encuentra resistencia, y la regula la válvula de alivio.1
Las bombas de engranes de baleros, como las P30 y P50, y las de bujes de la serie 300 alimentan un banco de válvulas que mueve cilindros o motores en compactadores de basura, roll-off, pisos caminantes, grúas, montacargas y unidades hidráulicas.2
Bomba de engranes: la del camión
Son dos engranes de acero templado que engranan dentro de un cuerpo; la flecha motriz los hace girar y el aceite viaja atrapado entre los dientes y la carcasa, del puerto de entrada al de salida. En las series D, H y HD de Parker, una placa de desgaste empujada por la presión de descarga reduce la fuga interna.3
El caudal depende de la medida de los engranes: a mayor medida, más galonaje.4 Por eso la bomba de volteo «de 27 galones» lleva engrane de 2½" y la de «15», de 2".5
Las hay de baleros (P20, P30/31, P50/51 y P75/76)6 y de bujes (series 300, 500, 600 y P16).7 Las series D, H y HD trabajan hasta 2,500 psi continuos y 4,000 rpm.18
Bomba de paletas

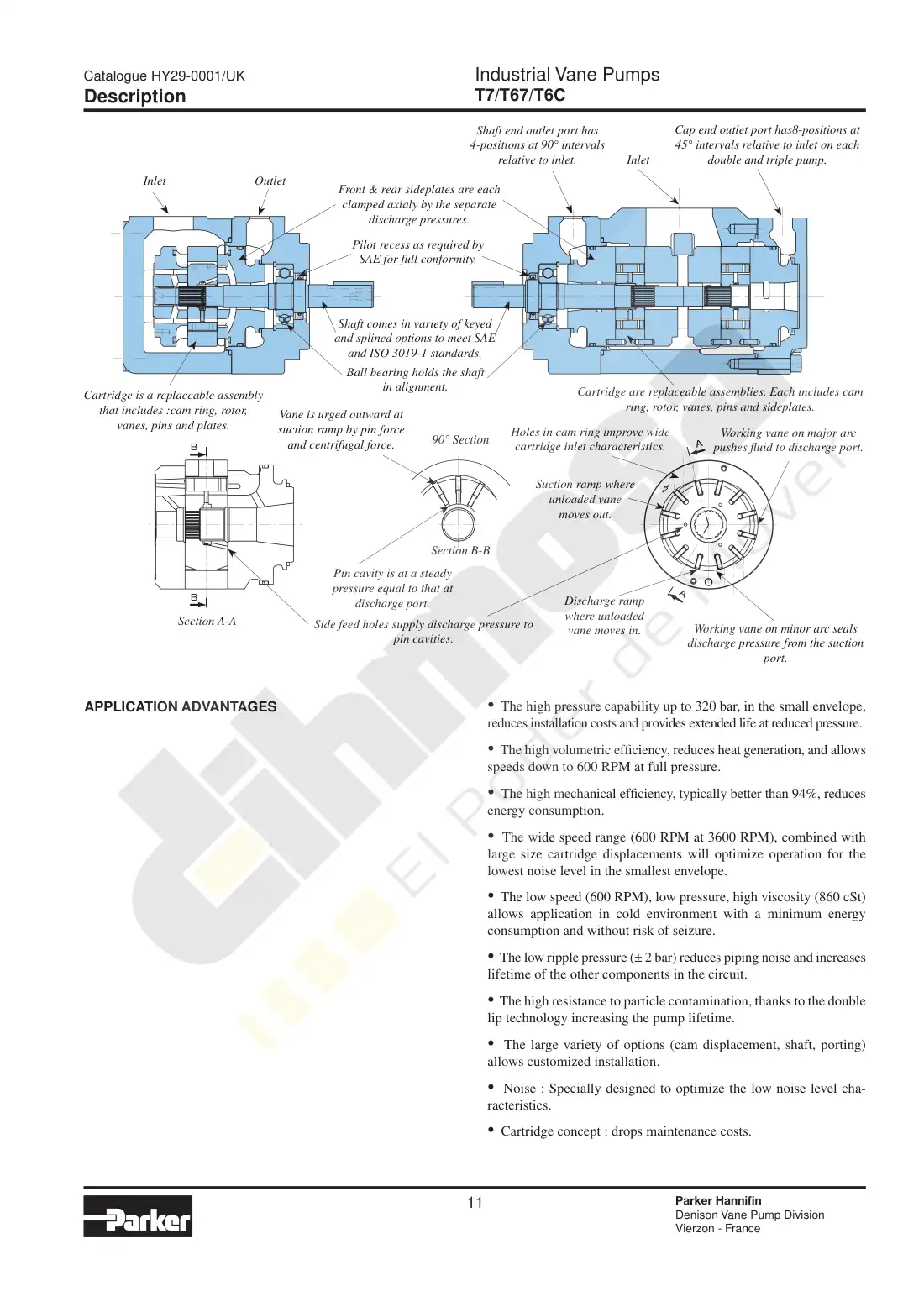

En la bomba de paletas T7 de Parker, un cartucho reemplazable (anillo de leva, rotor, paletas, pernos y placas) hace el trabajo: en la rampa de succión la paleta sale hacia afuera por la fuerza del perno y la centrífuga, y la paleta que trabaja empuja el fluido al puerto de descarga.8

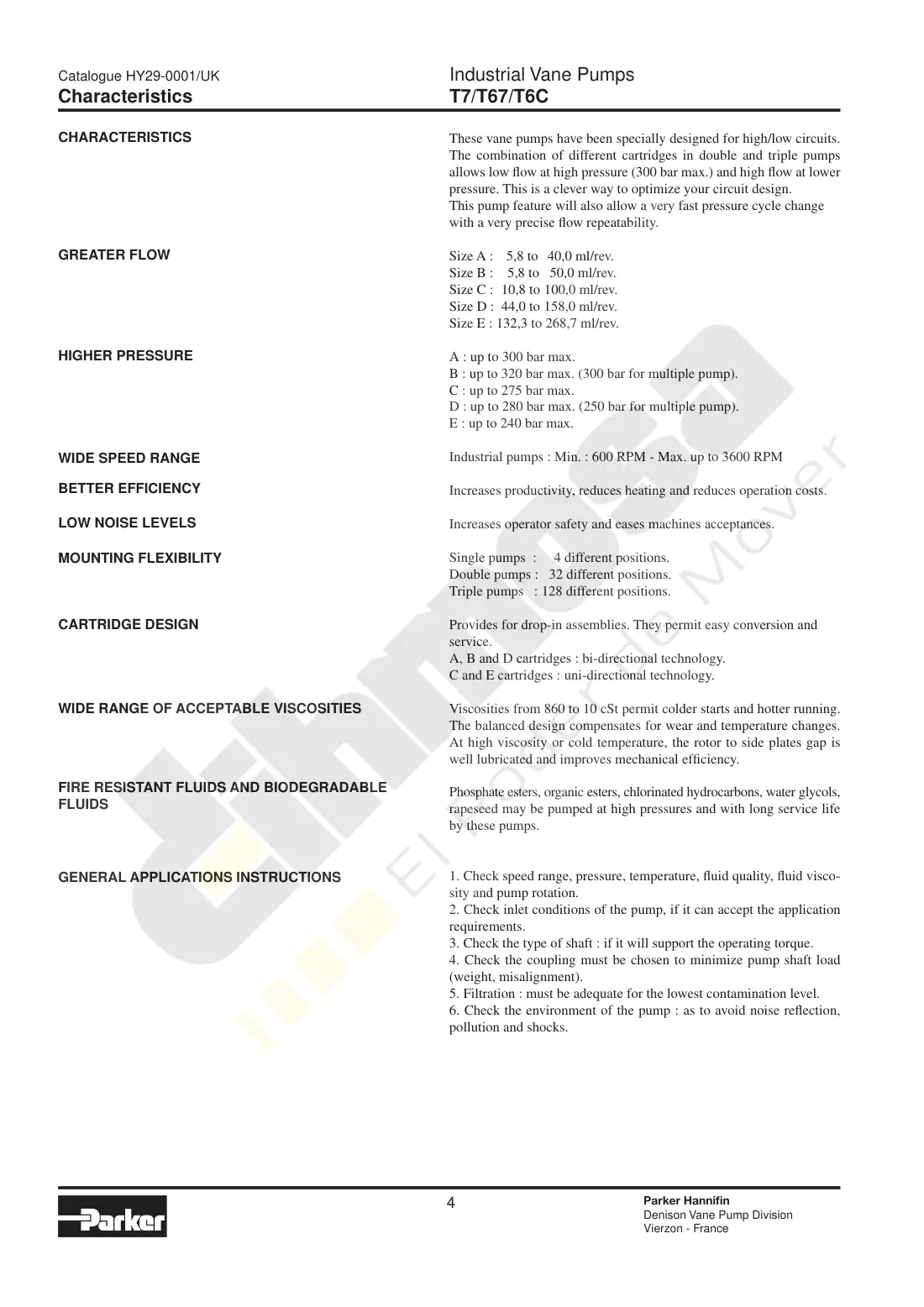

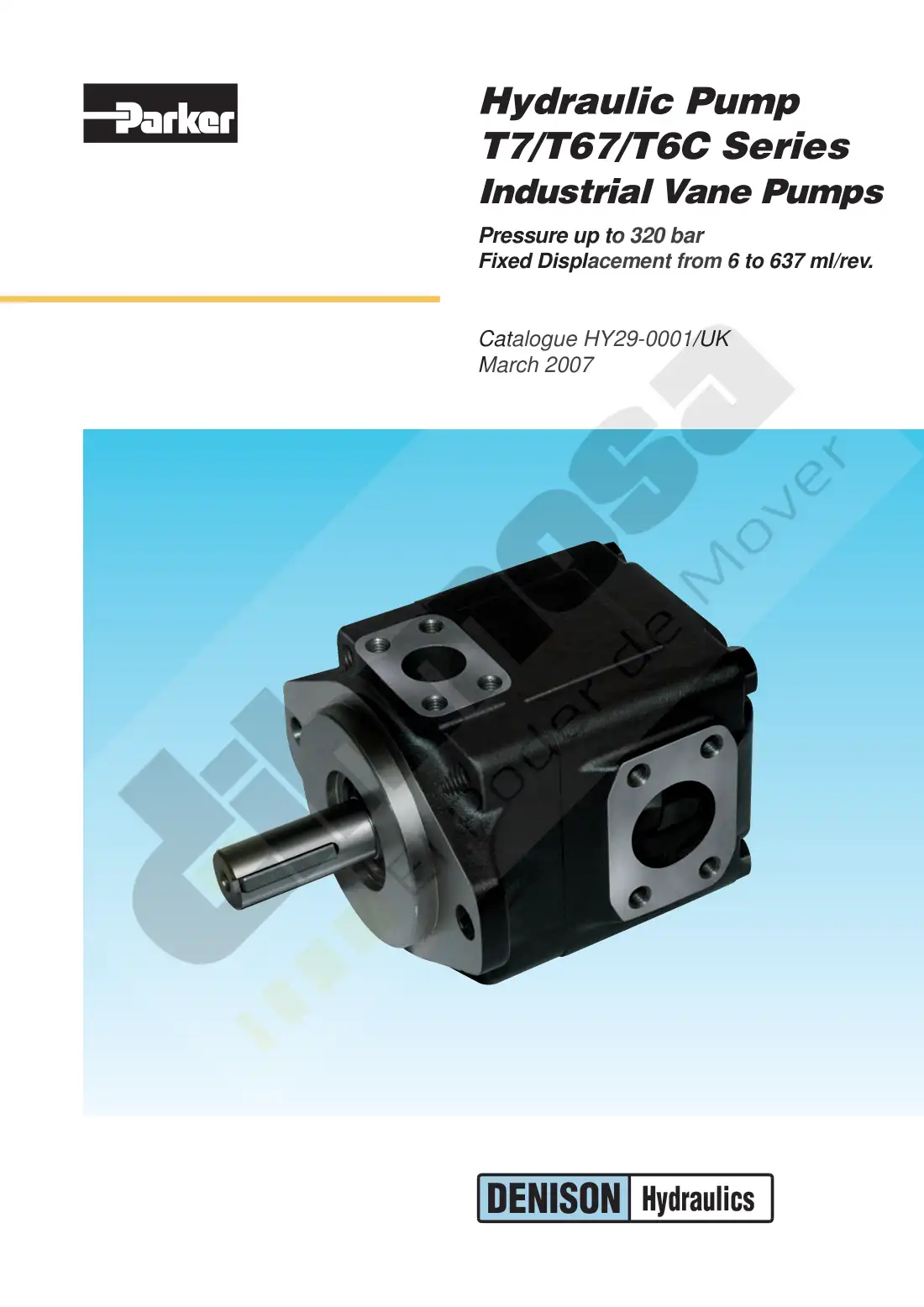

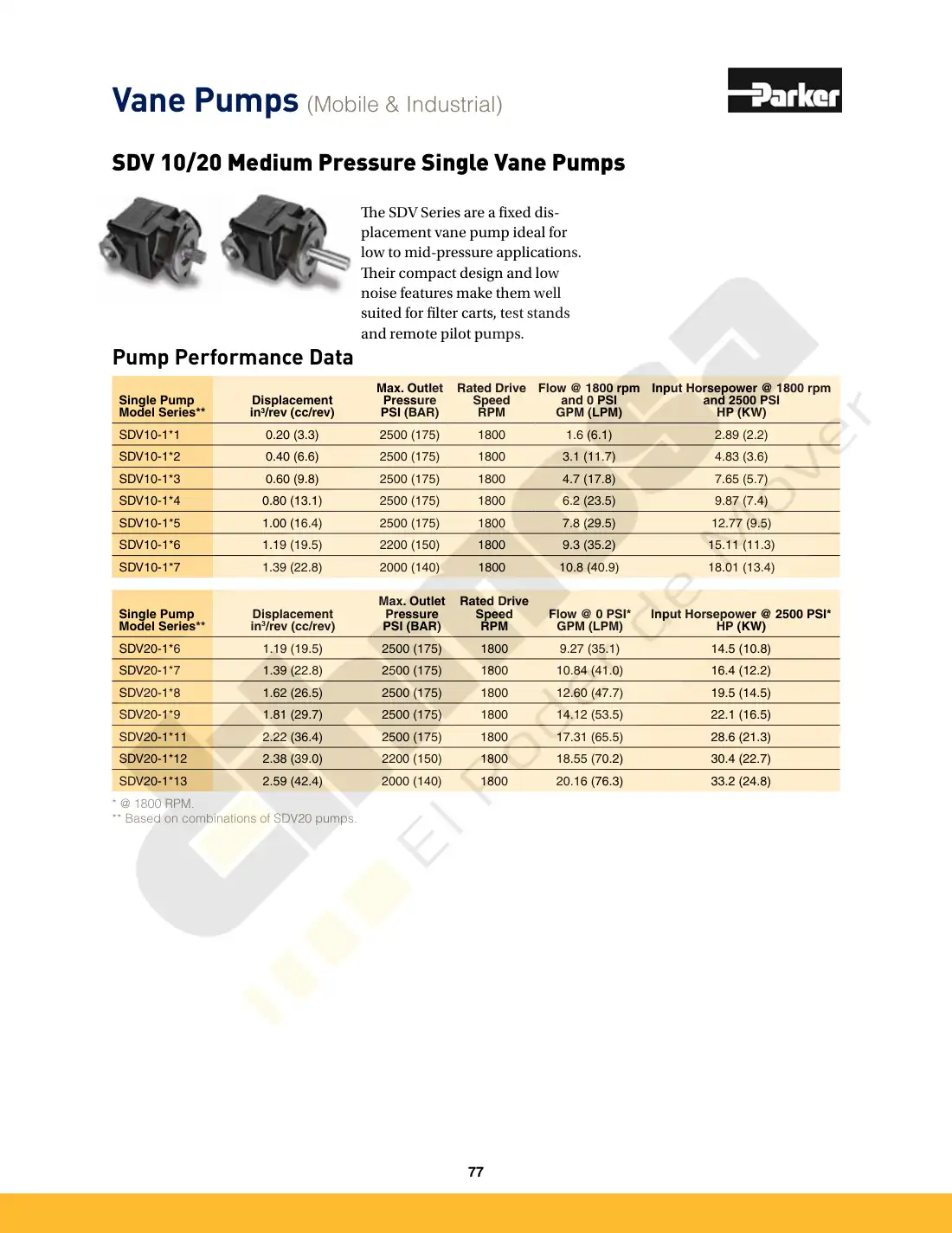

Las T7, T67 y T6C son de uso industrial: llegan hasta 320 bar con desplazamientos fijos de 6 a 637 mililitros por vuelta,9 y giran de 600 a 3,600 rpm.10 Las SDV son de paletas para presión baja a media.11
Bomba de pistones

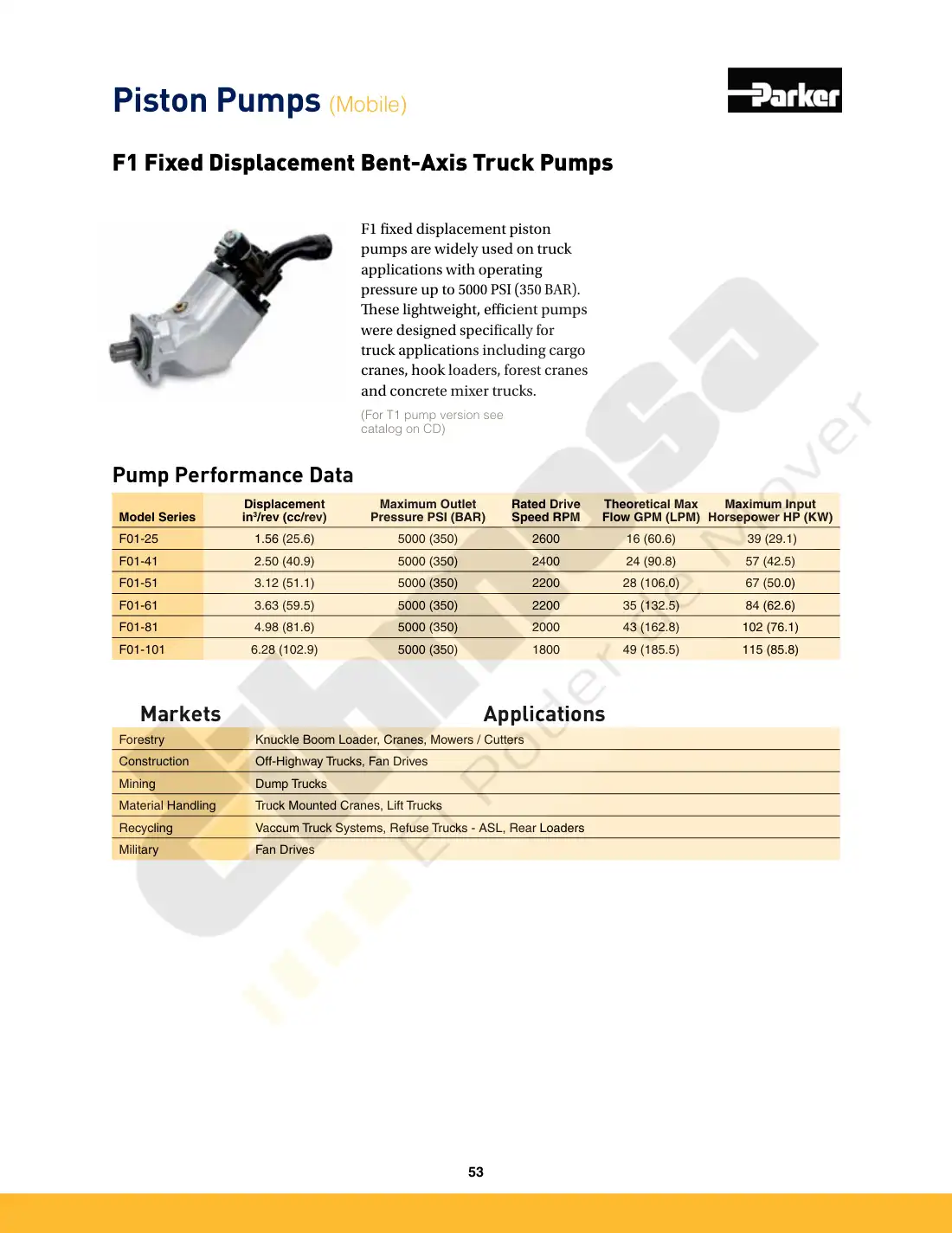

La F1 de Parker es de pistones de eje inclinado y desplazamiento fijo, hecha para camión: grúas de carga, ganchos para contenedor (hook loaders), grúas forestales y revolvedoras; trabaja hasta 5,000 psi.12

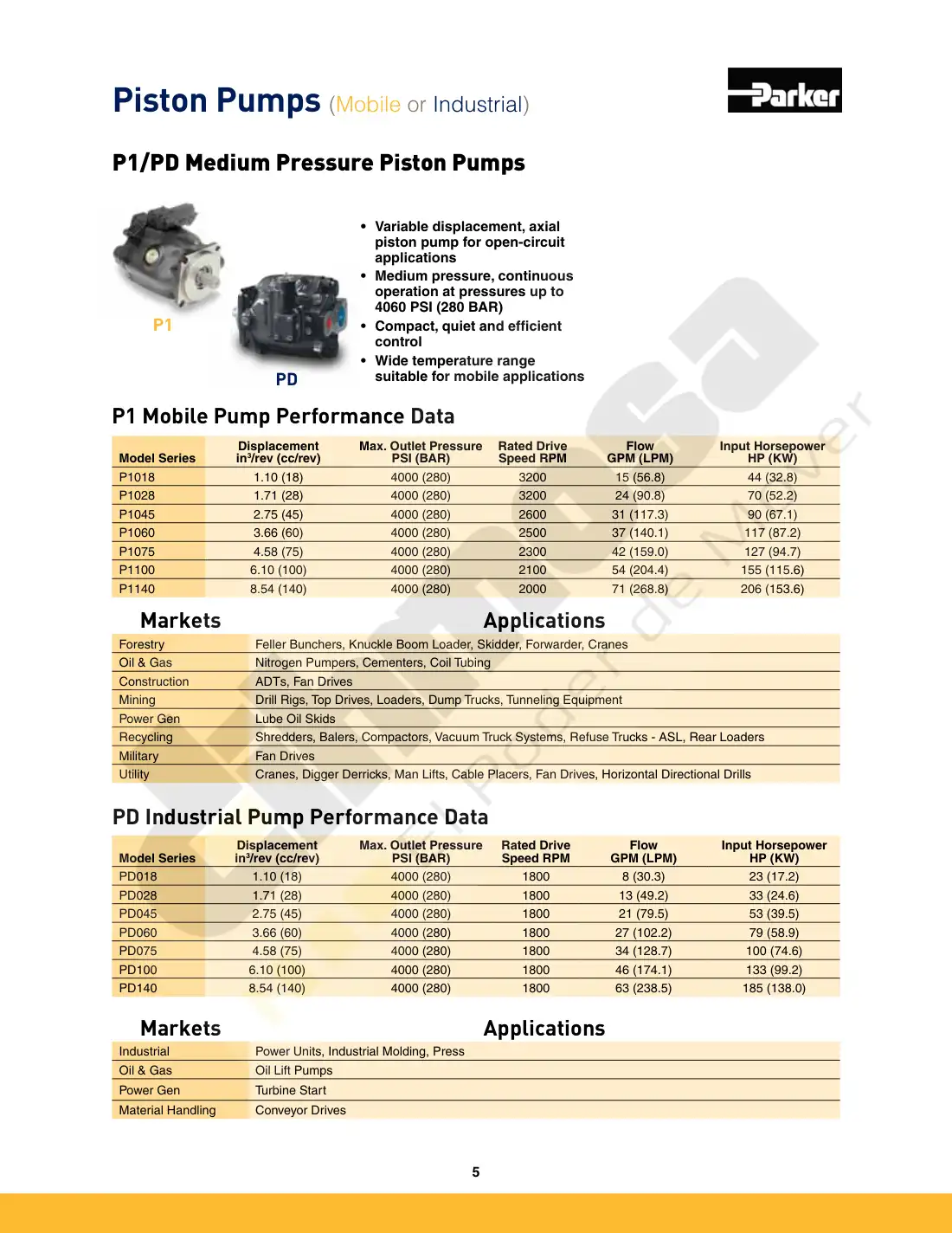

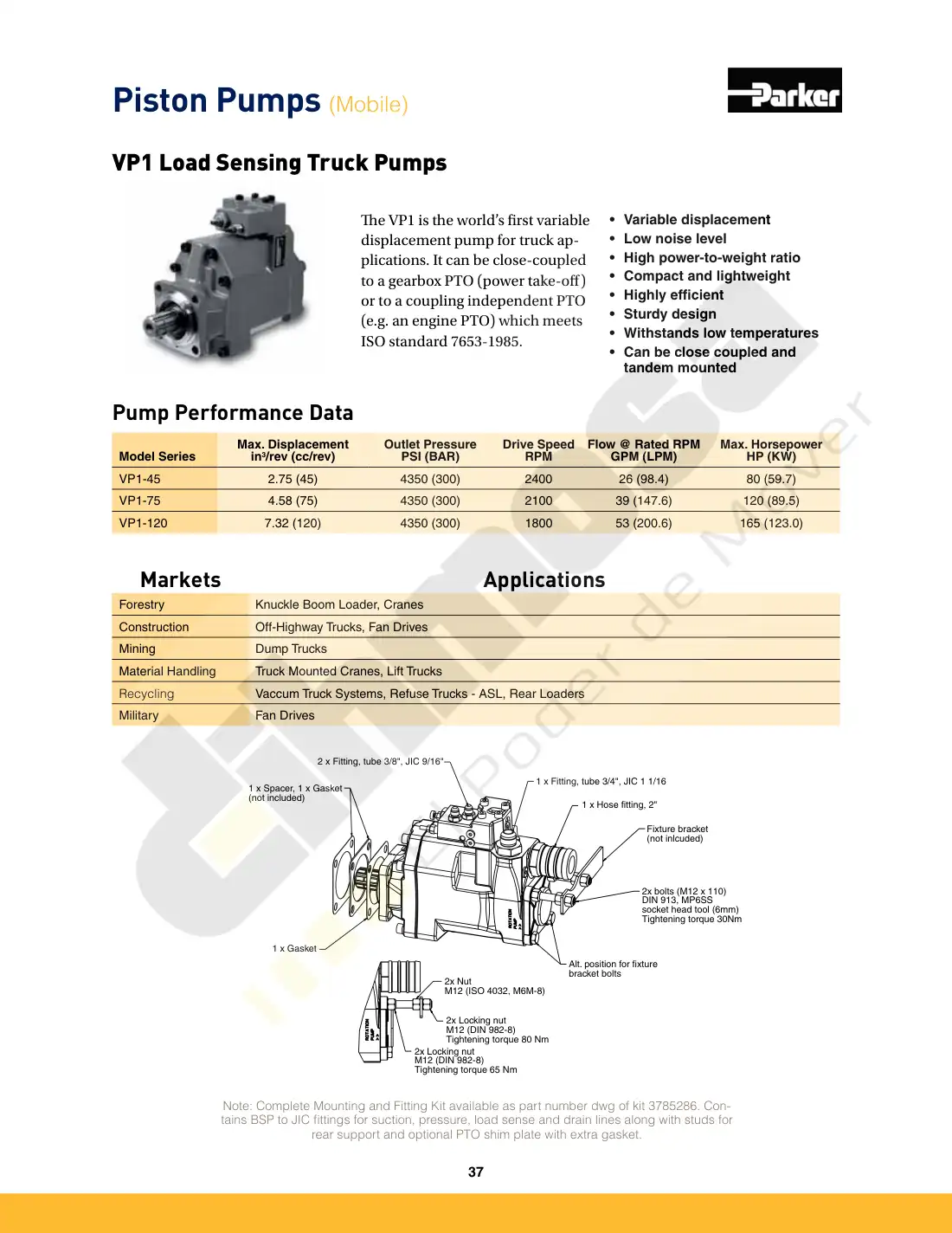

La VP1 es de desplazamiento variable para camión y se monta en la toma de fuerza; la VP1-75 trabaja a 4,350 psi y entrega 39 galones por minuto a 2,100 rpm.13 La P1/PD, también de pistones axiales y desplazamiento variable, trabaja hasta 4,060 psi continuos y se usa en camiones de basura y grúas.14
Las tres, lado a lado
| Tipo | Ejemplo | Presión | Dónde se usa |
|---|---|---|---|
| Engranes | Serie D/H/HD | Hasta 2,500 psi continuos18 | Volteo, compactador, roll-off, grúa, montacargas2 |
| Engranes de hierro | Serie 600 | Hasta 4,000 psi continuos15 | Equipo pesado |
| Paletas | T7 | Hasta 320 bar9 | Industrial9 |
| Pistones | F1 | Hasta 5,000 psi12 | Grúas, hook loader, revolvedora12 |
Es una comparación de los catálogos que distribuimos, no un ranking: la bomba correcta la decide la aplicación, el caudal y la presión que pide tu equipo.
Bomba o motor hidráulico

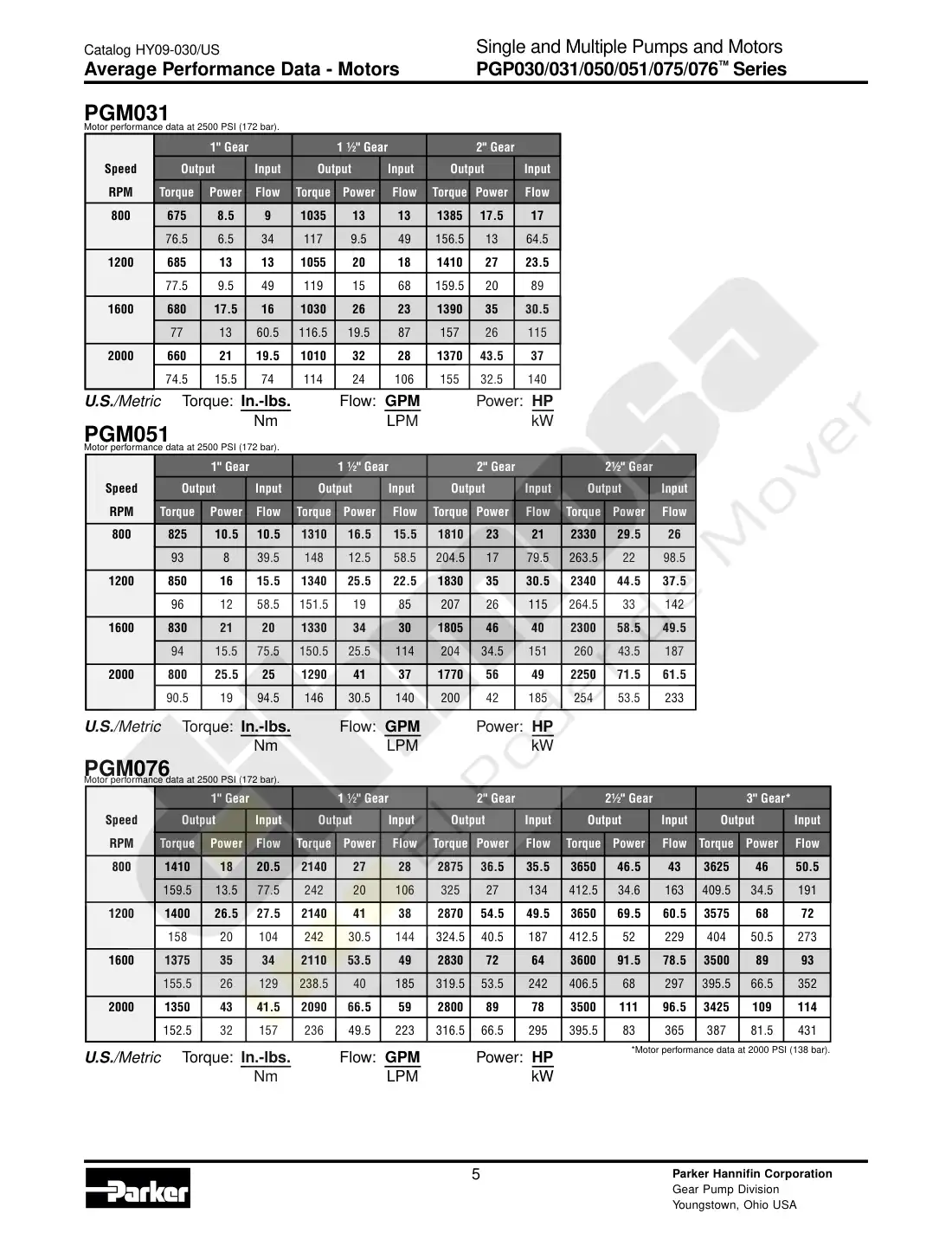

El mismo bloque de engranes se vende como motor: el PGM031 con engrane de 2" recibe 37 galones por minuto y, a 2,000 rpm y 2,500 psi, da 1,370 libras-pulgada de par y 43.5 HP.16 La diferencia está en el sentido de la energía: la bomba recibe giro y entrega caudal; el motor recibe caudal y entrega giro, y por eso las fórmulas de los catálogos aplican la eficiencia al revés en uno y en otro.17
Preguntas frecuentes
¿Qué es una bomba hidráulica y para qué sirve?
Convierte el giro de la toma de fuerza o del motor en flujo de aceite para mover cilindros o motores; genera flujo, no presión.1
¿Cuál es la bomba hidráulica más usada en camión?
La de engranes: volteo, compactador, roll-off, grúa y montacargas.2
¿Qué bomba aguanta más presión?
En los catálogos que manejamos, la de pistones F1 llega a 5,000 psi;12 las de engranes D/H/HD, a 2,500 psi continuos.18
¿Una bomba puede trabajar como motor?
Hay versiones del mismo bloque como motor, como el PGM031.16
